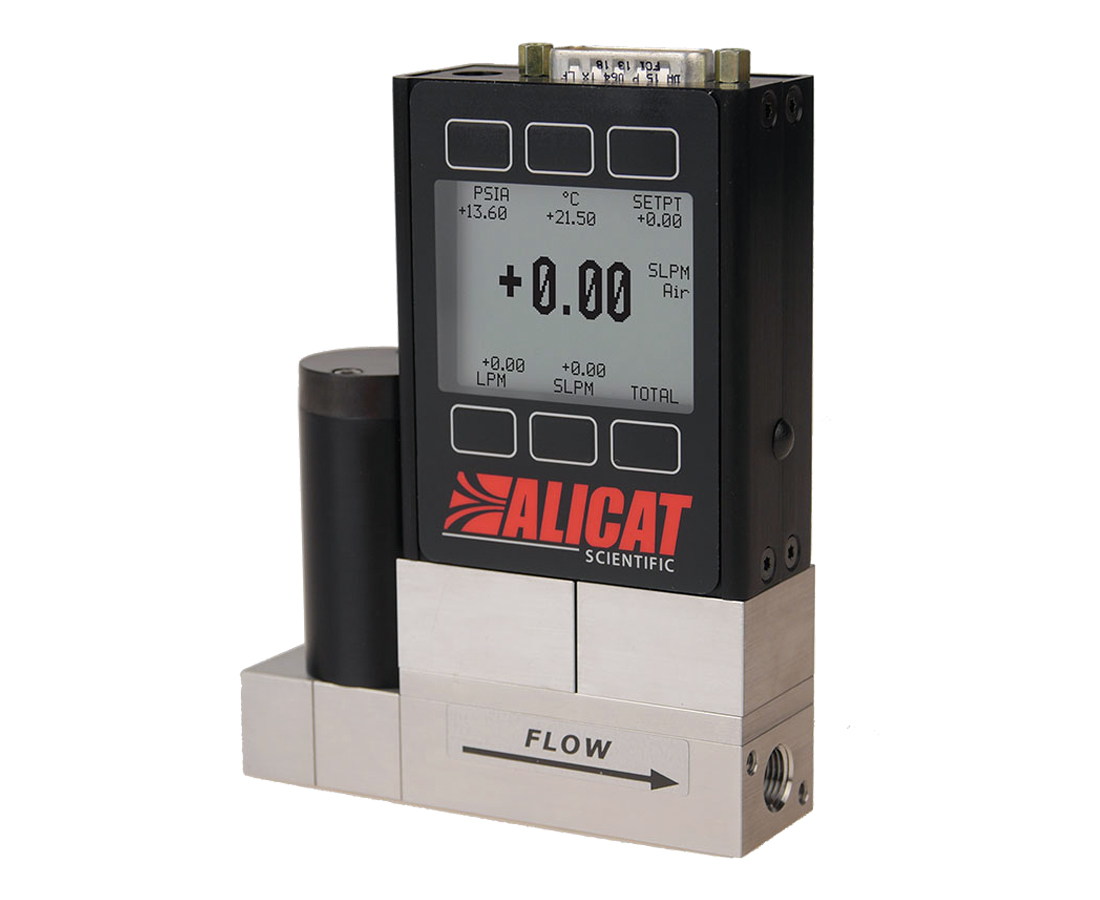

● 数字化产品
● 多参数显示和输出:温度、压力、流量等
● 多参数控制,如体积流量、质量流量和压力
● 可选高精度:优于0.5%
● 量程可控比1%-100%
● 响应时间快,100 ms(可调)
● 内置128种常规及腐蚀性气体
● 可现场标定混合气体(最多5种成分),并存储20种混合气
● 可适用于诸多腐蚀性气体
介质要求:洁净、干燥的气体,腐蚀和非腐蚀性均可
介质种类:内置了128种气体,请参考背面; 一台设备内置所有气体,用户可现场选择
量 程:从0 - 0.5 SCCM 到 0 - 6000 SLPM(详情请咨询)
量程可控比:1%-100%
最大显示流量:128 %满量程
最大可控流量:102.4 %满量程
显 示 屏:带背光按键,标准为LCD显示屏,可选TFT彩色显示屏
显示方式:同时显示质量流量、体积流量、压力、温度
精 度:±(0.8 %读数 + 0.2 %满量程)
高 精 度:±(0.4 %读数 + 0.2 %满量程),选配; 仅适用于量程为5 SCCM - 500 SLPM的设备
累计流量精度:流量精度之外增加±0.5%读数额外误差
重 复 性:± 0.2 %满量程
质量流量零点和满量程温度漂移:0.02%满量程/℃(从25℃开始)
质量流量零点和满量程压力漂移:±(0.08% 读数+ 0.02% 满量程)
(从校准压力开始)
控制响应时间(T63): 用户可调, 0.5 SCCM-5 SCCM : 100-4000 ms
10 SCCM - 20 SLPM : 30 - 4000 ms
50 SLPM - 5000 SLPM : 30 - 150 ms
显示响应时间: 用户可调, 0.5 SCCM - 5 SCCM : 100 - 4000 ms
10 SCCM - 20 SLPM : <10 ms
50 SLPM - 5000 SLPM : 65 - 255 ms
预热时间:< 1 s
默认标况(STP):25 ℃ & 1Atm(其它标况可调)
阀门功能:常闭型
工作温度:-10 ~ 60 ℃(可选高温/低温选项)
温度精度:± 0.75℃
工作湿度: 0 ~ 100 %,无冷凝
最大工作压力:1 MPa 表压
最低操作压力: 如果不做真空特殊标定,建议在绝压80KPaA以上使用; 其他真空压力建议做特殊标定
压力精度:±0.5%读数
极限耐压:1.1 MPa 表压
满量程压损:参考详细压损表
数据刷新频率:数字信号40 Hz@19200波特率;模拟信号:1000 Hz
屏幕刷新频率:10 Hz
数字输入/输出信号:RS232、RS485、Modbus RTU(RS232/RS485) 、Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus
模拟输入/输出信号:0-5 VDC、1-5 VDC、0-10 VDC、4-20 mA
可选第二路模拟输出:质量流量、体积流量、压力、温度
模拟信号精度:在基础误差上额外增加±0.1%满量程误差
供电电压:12 - 30 VDC
供电电流:250 mA,1 A,2 A(详情咨询)额外加 40 mA( 4-20 mA )
电气接口:DB9M,可选8针Mini-DIN、DB15、6针工业接头等
泄漏率(外漏):选择HLC选项,泄漏率可低至1 x 10-9Atm cc/s He
材 质:316L、303、和430FR不锈钢、FFKM(标准)
可根据特殊气体选用FKM或EPDM,R阀门增加410不锈钢
过程连接:详情参考压损表
安装位置:小阀门无要求,R阀门需阀体垂直向上安装
防护等级:IP40
认 证:ISO 9001、NIST溯源认证、CE、RoHS、REACH声明、CSA (可选)
● 大学/研究所 ● 泄漏检测
● 环境监测 ● 真空行业及镀膜
● 工业炉窑 ● 半 导 体
● 汽车制造 ● 计量校准
● 过程工艺气体测量
